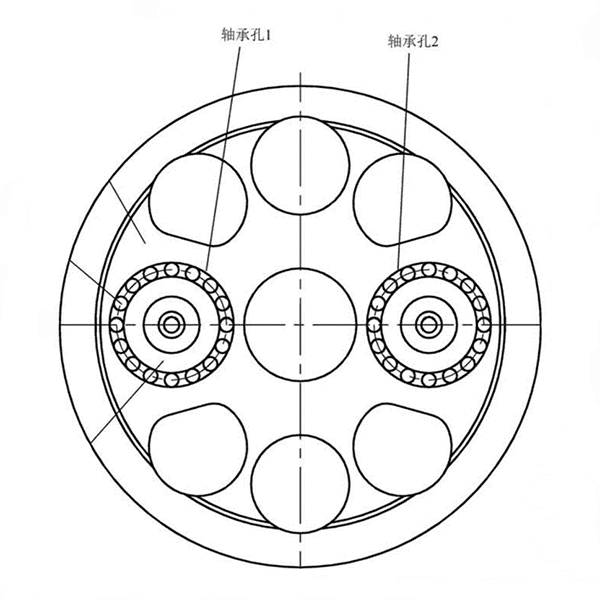

      微型電機行星齒輪減速機構輸出軸組件，包括輸出軸和行星支架，輸出軸的軸頭和行星支架的內孔采用過盈配合，通常用的方法是在軸上滾花后與行星支架壓配形成輸出軸組件。此處采用過盈配合，滾花的目的是為了傳遞扭矩。但是滾花的尺寸公差難以精確控制，成品合格率低下；兩者配合過盈過大會使支架裂開失效；配合過盈過小，輸出軸的軸頭和行星支架的內孔打滑而失去傳遞扭矩的功能。

     一種微型電機行星齒輪減速機構輸出軸組件，包括輸出軸和行星支架，輸出軸的軸頭和行星支架的內孔固定配合，在于輸出軸的軸頭為D字形截面，行星支架的內孔為D字形內孔；輸出軸的軸頭的圓柱部分與D字形內孔的圓孔部分過盈配合。

1.輸出軸D字形軸頭的平面部分與D字形內孔的平面部分留有間隙。

2.輸出軸的軸頭的圓柱部分與D字形內孔的圓孔部分過盈配合量為0. 01毫米至0. 035毫米。

3.D字形內孔的圓孔部分與平面部分的結合部分包括空刀槽。

      所以微型電機行星齒輪減速機構輸出軸組件，包括輸出軸和行星支架，輸出軸的軸頭和行星支架的內孔固定配合，輸出軸的軸頭為D字形截面，行星支架的內孔為D字形內孔；輸出軸的軸頭的圓柱部分與D字形內孔的圓孔部分過盈配合。在采用D字形軸頭與D字形內孔配合，可以有效地傳遞扭矩，軸頭圓柱部分的尺寸公差容易控制，而且可以采用較小的過盈，不會產生因過盈量過大使支架裂開的問題，使產品的合格率大大提高。
